CANchecked Datendisplay MFD28 Gen2 passend für BMW F20/F21/F22/F23 F30/F31/F34 F80/F82/F87 LHD

Das fahrzeugspezifische CANchecked MFD28 Gen2 für deinen BMW F20/21/22/23 F30/31/34 F80/82/87 LHD MFD28 Gen2 - perfekt integriert und alle Daten immer im Blick

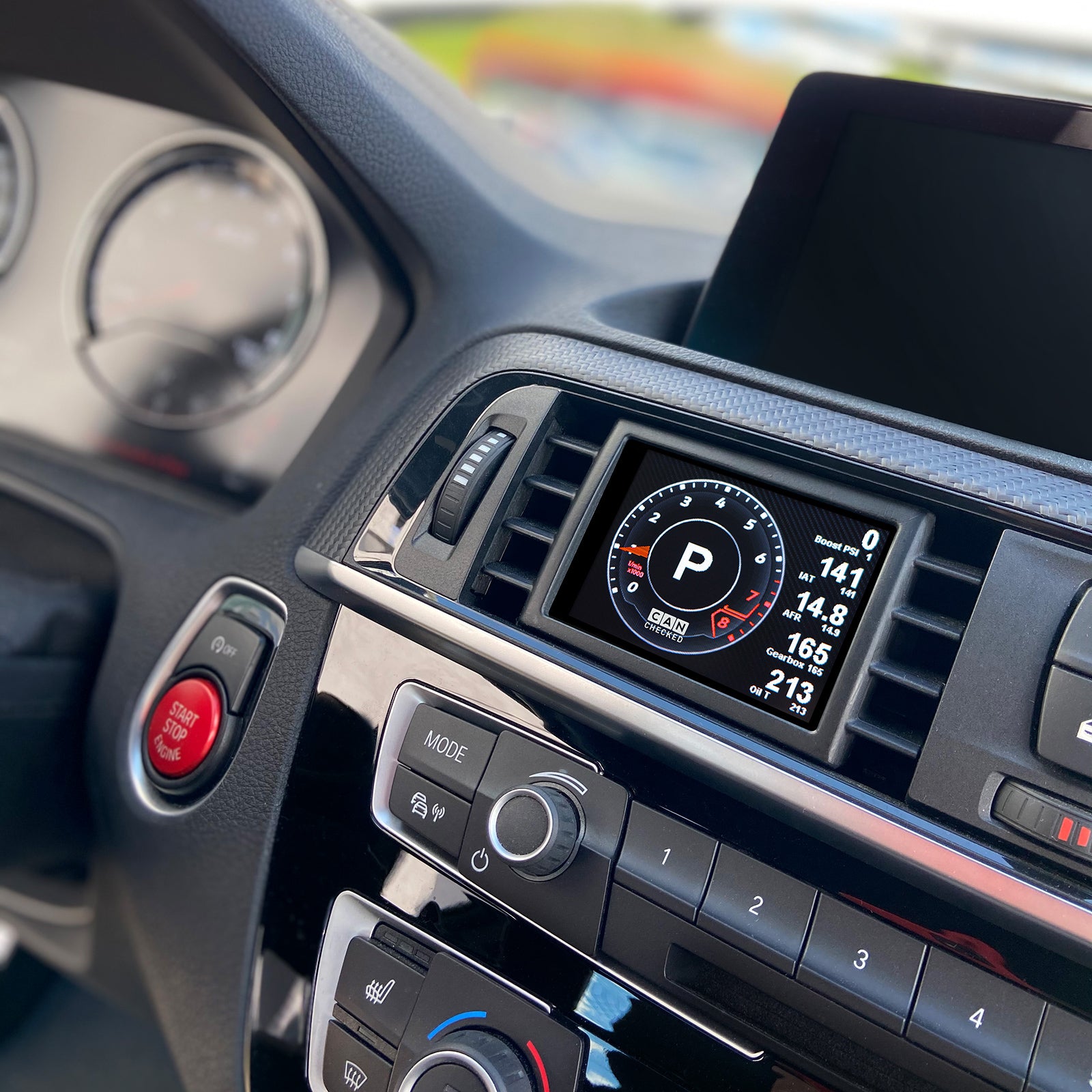

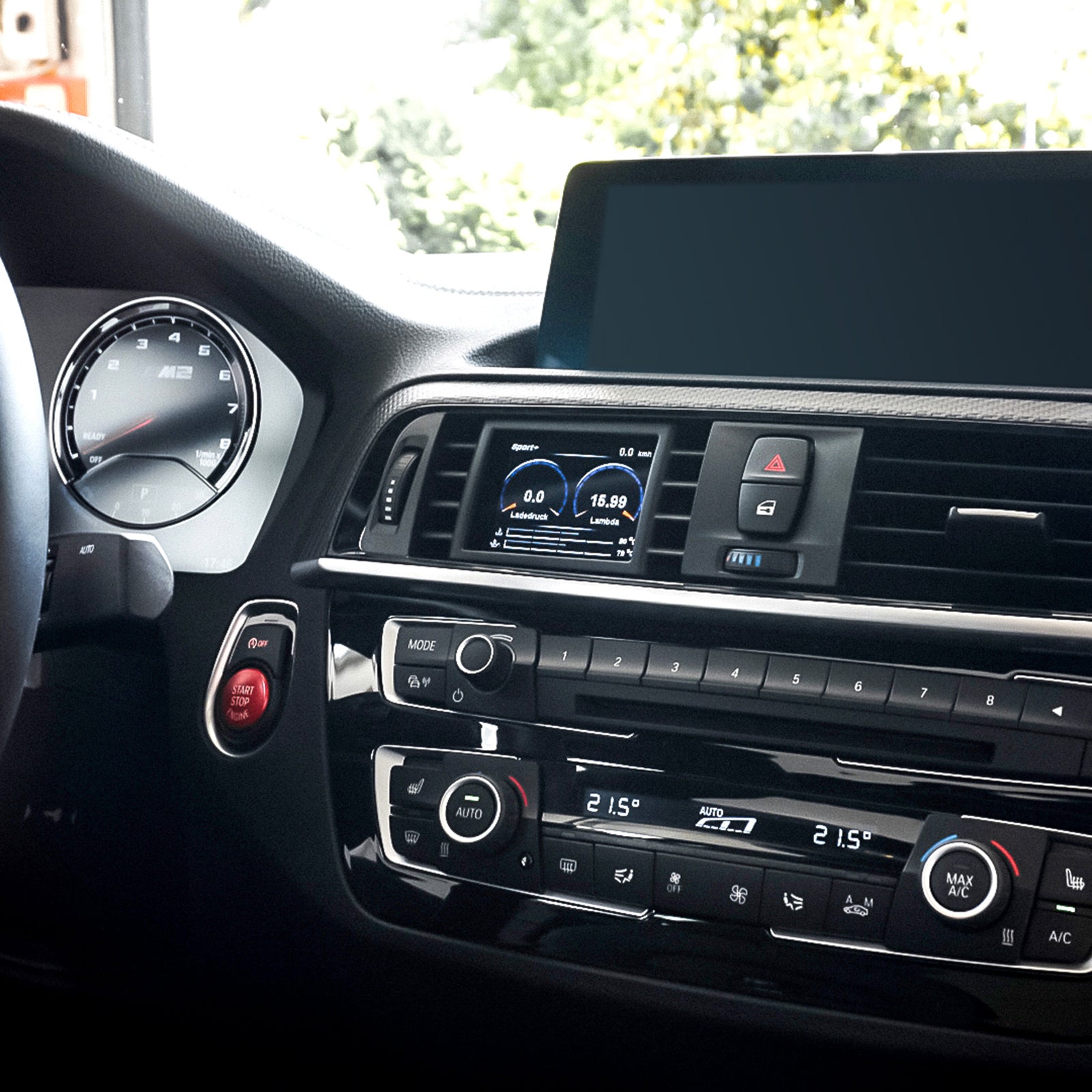

Das fahrzeugspezifische MFD28 Gen2 wandelt deine Lüftungsdüse in ein intelligentes Display mit Features, die du nicht mehr missen willst. Unsere Displays sind so konzipiert, dass sie von jedem eingebaut werden können. Für die meisten Modelle gibt es eine bebilderte Einbauanleitung, damit du dein Display auch ohne Werkstattbesuch einbauen kannst.

Key Features

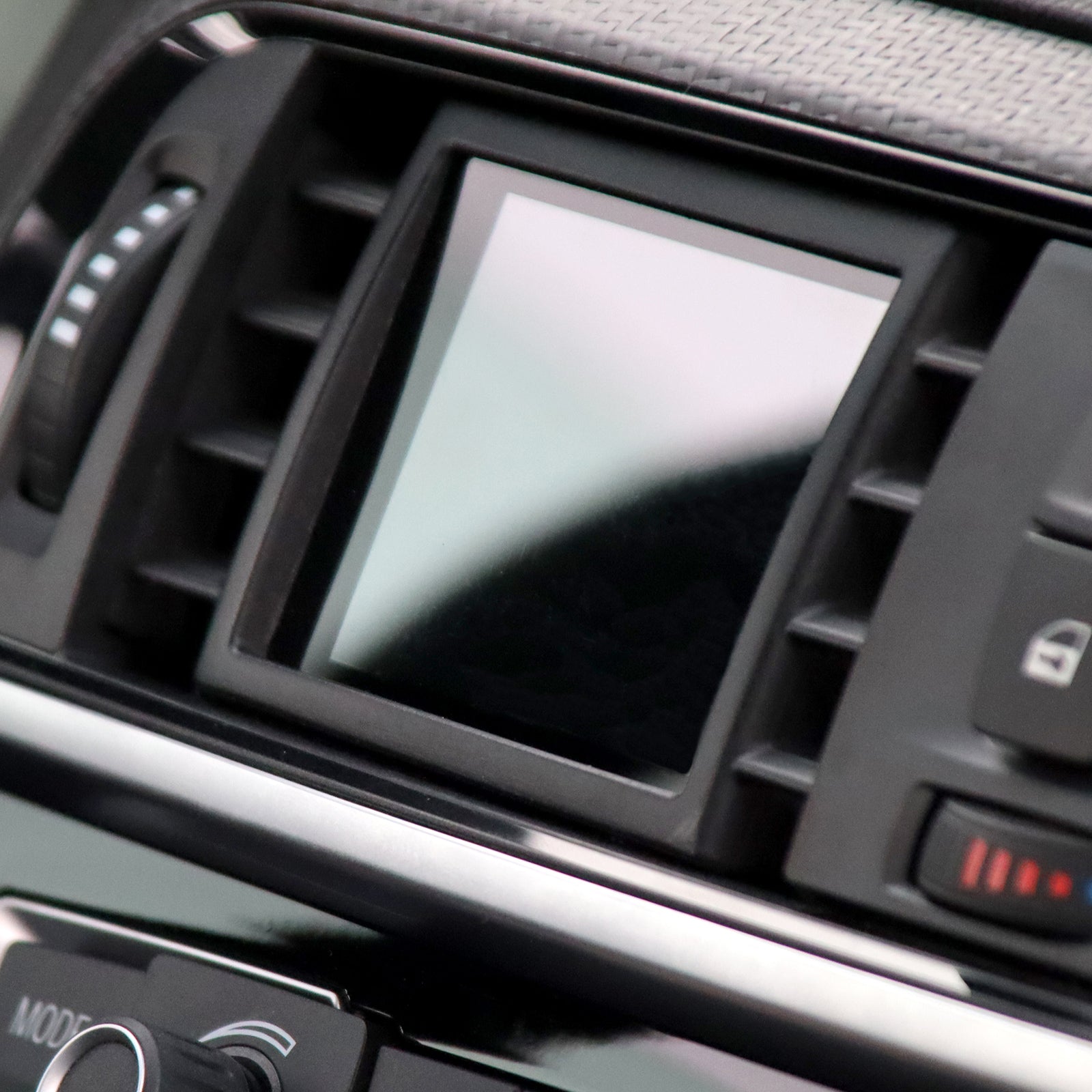

• Perfekte Integration: Die fahrzeugspezifische Blende ermöglicht weiterhin einen Luftstrom am Display vorbei
• Can Bus: Auslesen von tiefgreifenden Fahrzeugdaten wie Hersteller-Diagnosetools
• Ganganzeige: Direkt ьber Can Bus oder berechnet aus Geschwindigkeit und Drehzahl
• Touchscreen: Navigiere durch intuitive Wischgesten durch die Seiten
• Individualisierung: Gestalte deine eigenen Seiten, füge eigene Bilder oder eine eigene Startanimation hinzu
• Zusätzliche Eingänge: Verbinde bis zu 4 analoge Eingänge und einen Ethanolsensor direkt mit dem Display
• Can Switching: Nutze dein Display als Keypad und sende eigene Can-Nachrichten auf den Bus
• Customizable Alarms: Individuelle Warnungen können einfach konfiguriert und aktiviert werden. Bekomme z.B. eine große Warnmeldung, wenn die Abgastemperatur über 900 Grad ist
• Logging: Logge und speichere deine Daten für eine spätere Auswertung auf der internen SD Karte
• Performance Meter: Messe mit dem integrierten Performance Meter ohne weitere Zusatzhardware deine 0-100, 100-200 und 0-200 Zeiten
• DTC*: Lese und lösche die Fehler von Motorsteuergerät, Getriebe, ABS und Allrad
• Dimmen*: Dein Display dimmt sich automatisch zusammen mit der Instrumententafel ab

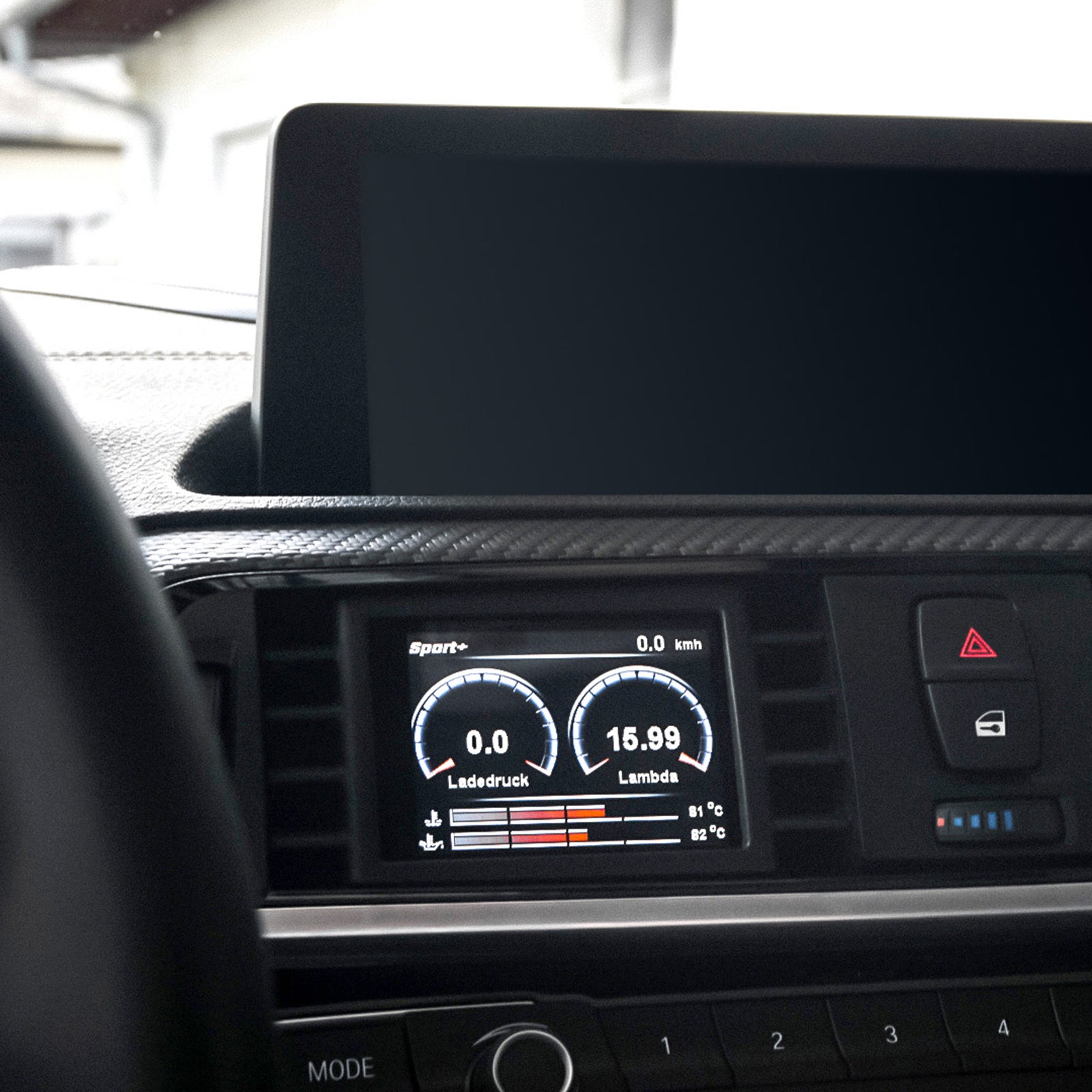

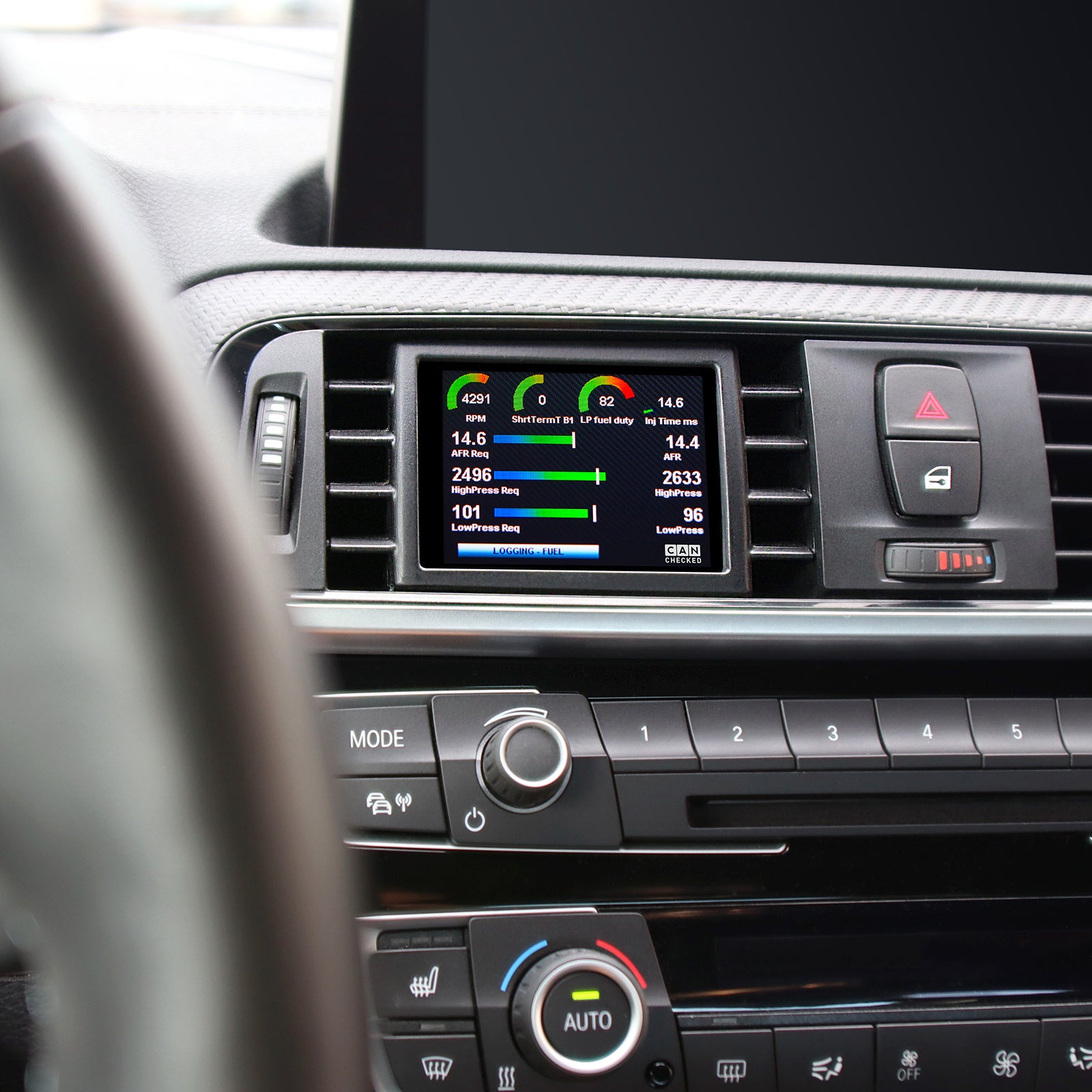

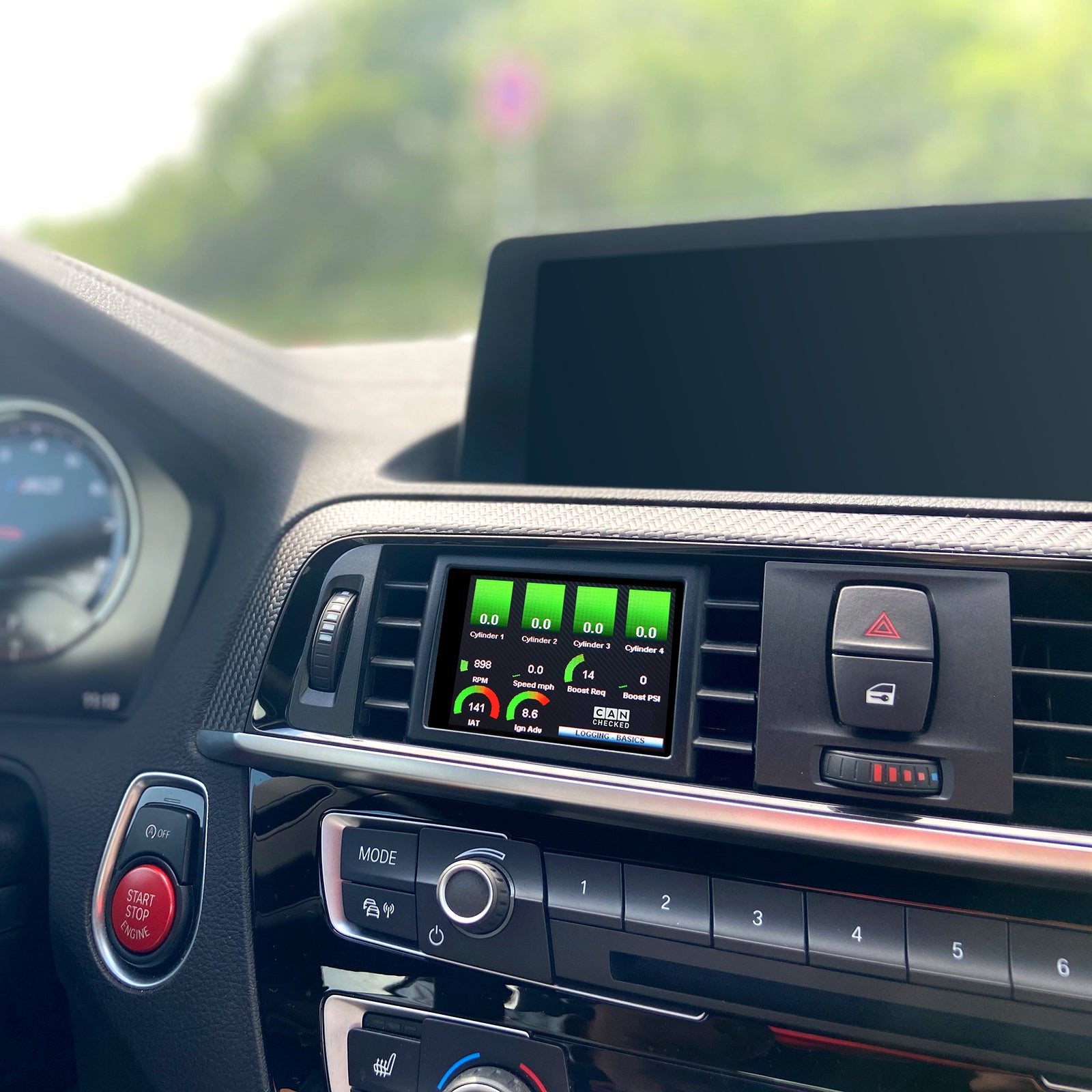

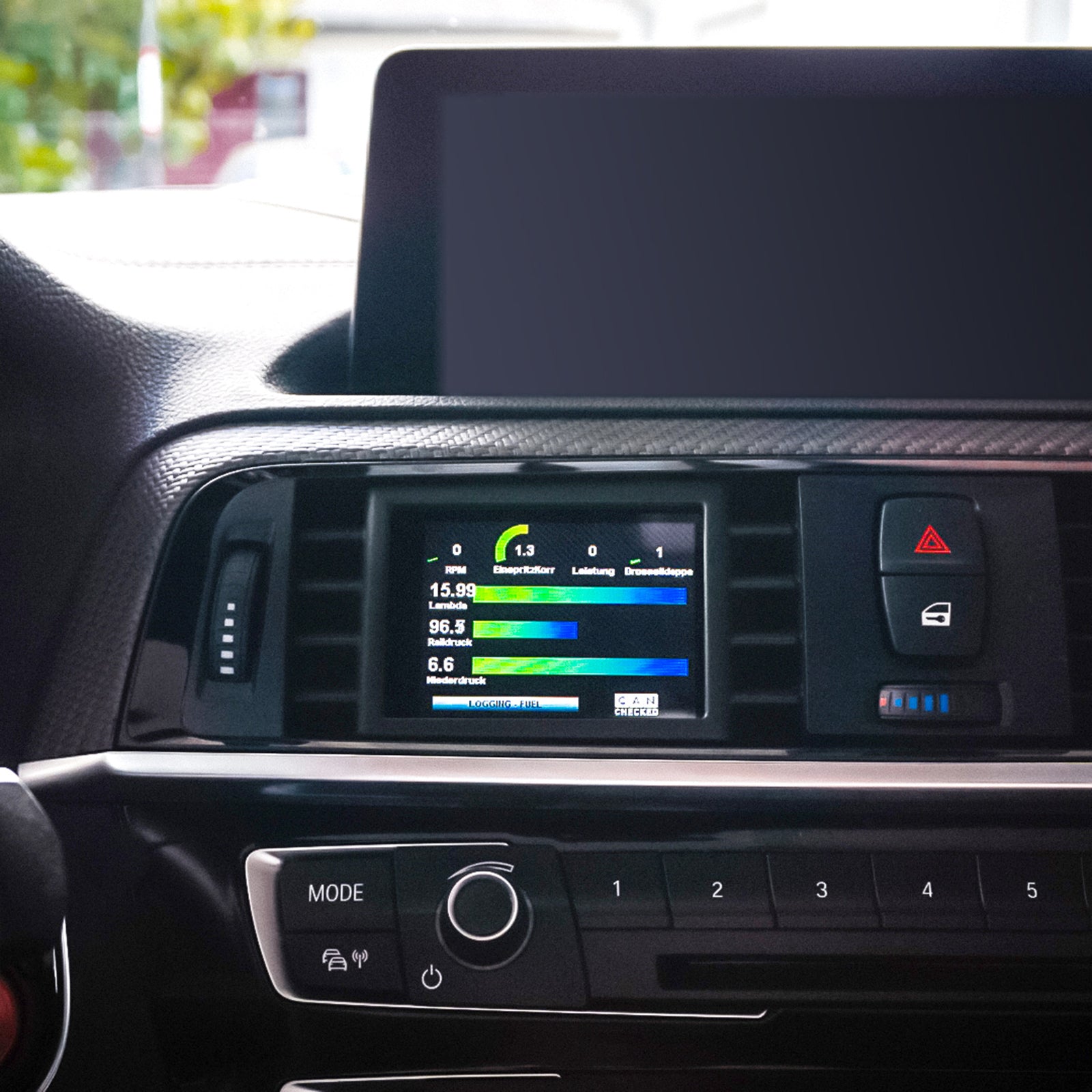

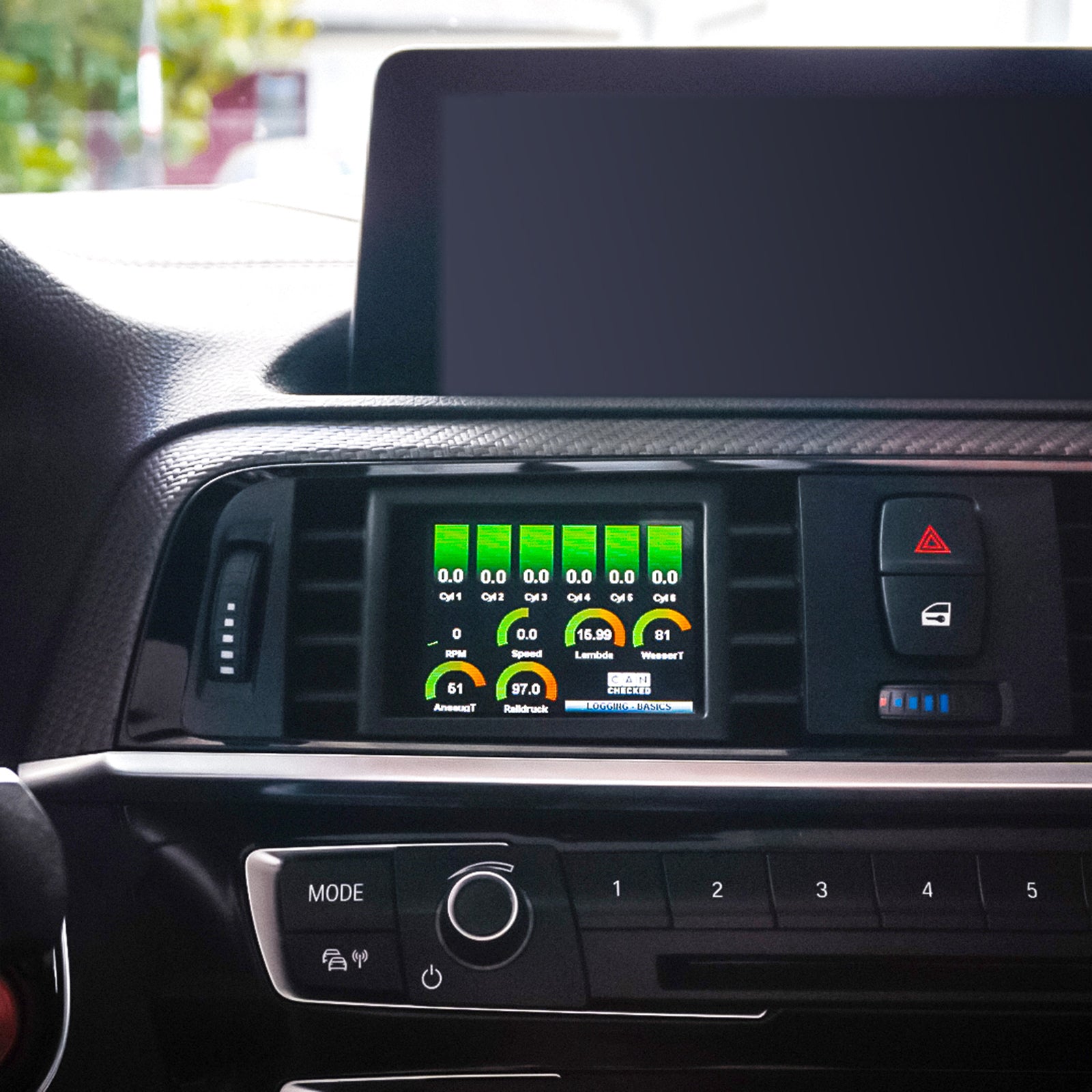

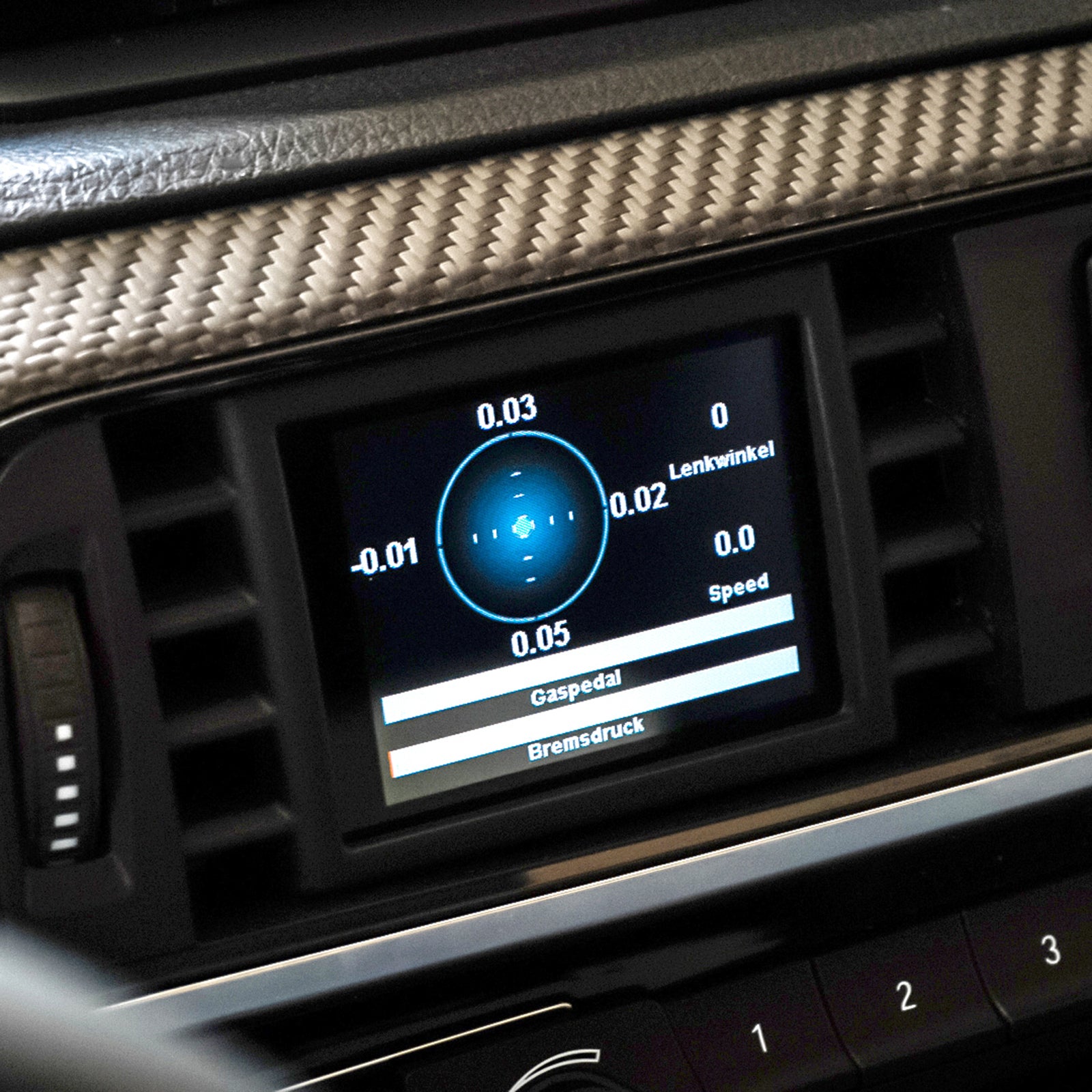

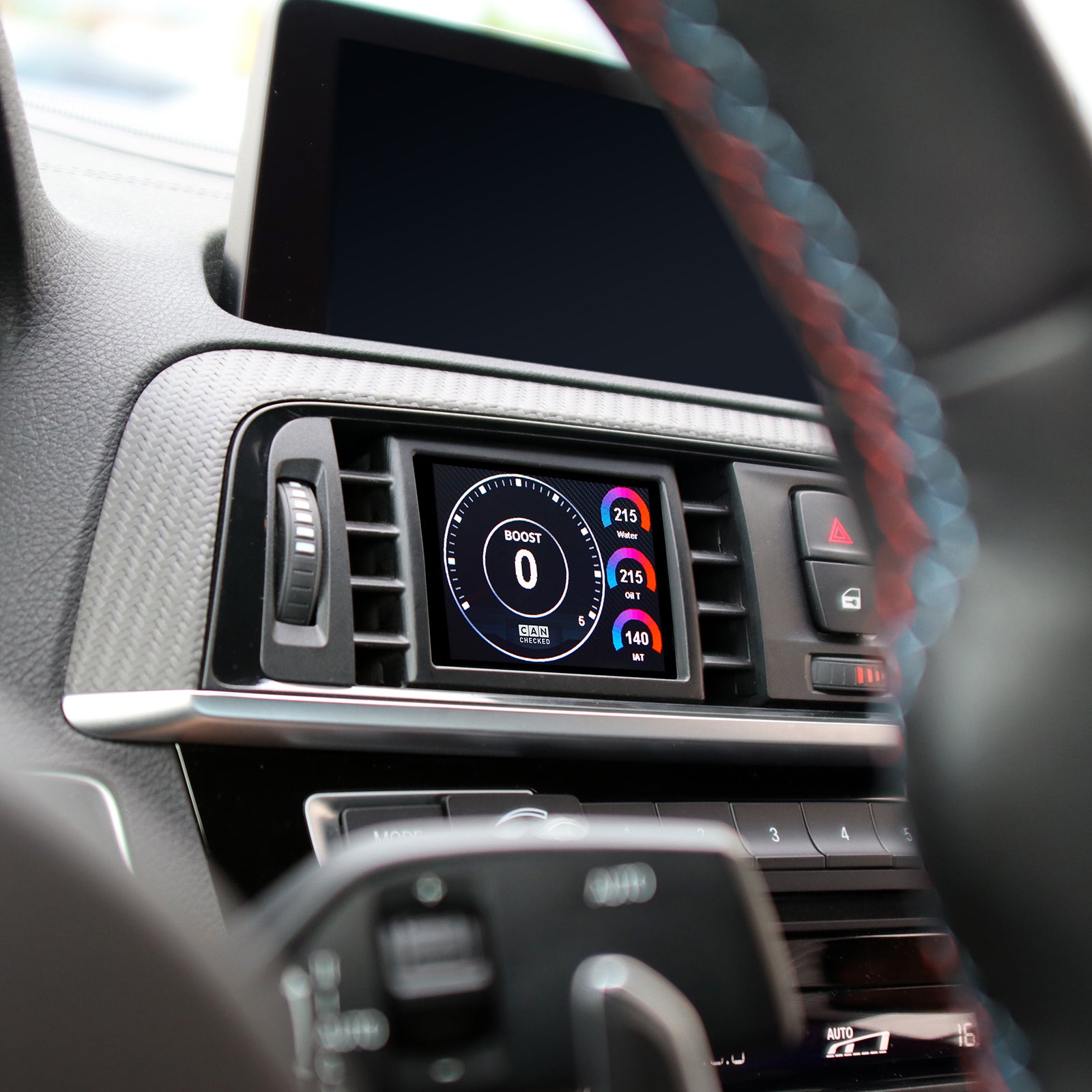

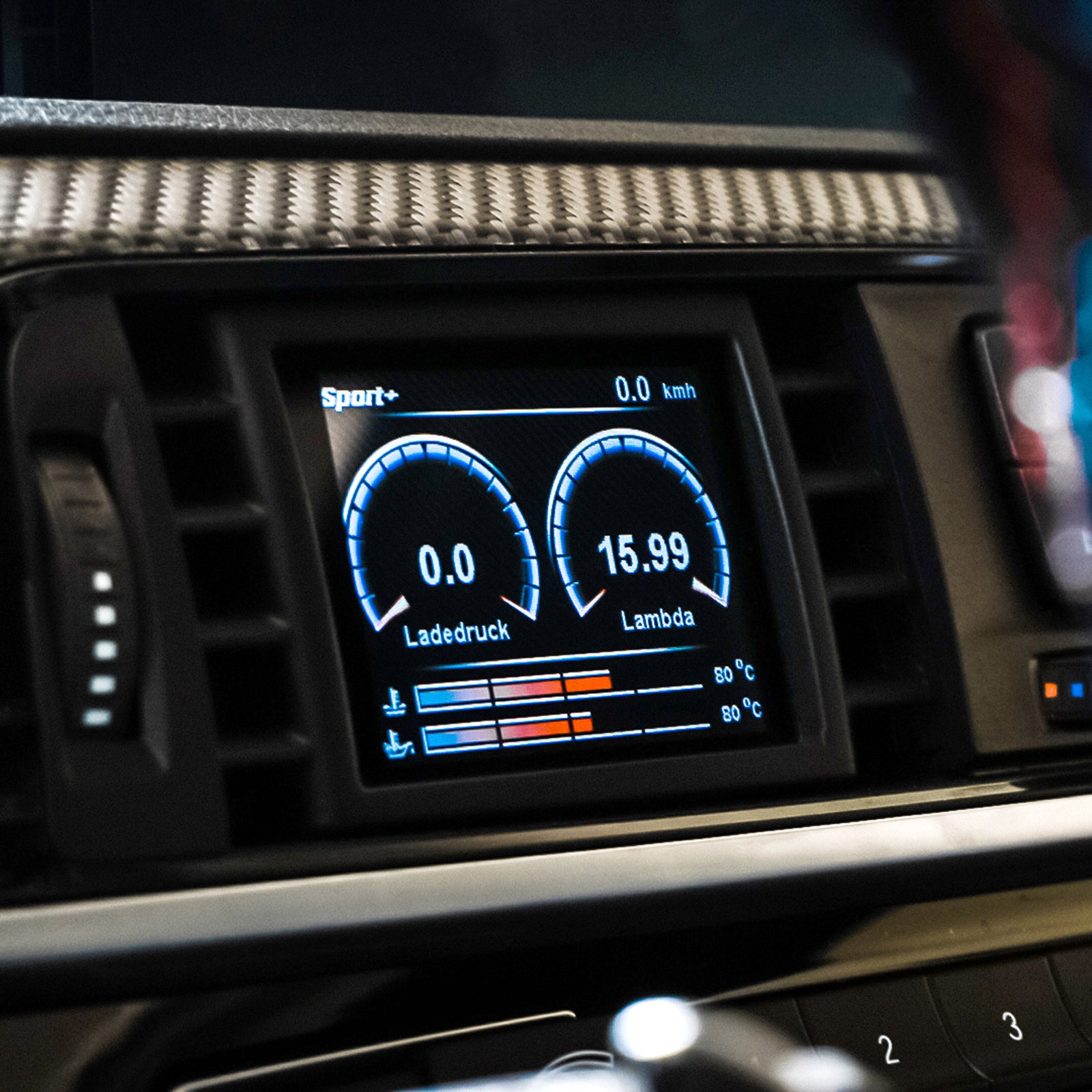

Verschiedene Ansichten

Konfiguriere deine eigene Seite oder wähle aus verschiedenen vorgefertigten Ansichten:

• Das Display wird mit vordefinierten Beispielseiten ausgeliefert
• Erstellen von eigenen Seiten mцglich und erwünscht
• Bis zu zehn Seiten möglich
• 20 verschiedene Widgettypen (z.B. Sensorwert, analoger Zeiger, YT Diagramm, Drehzahlbalken, Rundanzeige, vertikaler/horizontaler Balken)
• Widgets in der Größe skalierbar und mittels drag and drop positionierbar
• Farben der Widgets vollständig einstellbar
• Bis zu 64 Widgets je Seite

Display Setup Software - DSS

Mit der CANchecked DSS kannst du dein Display vollständig an deine Wünsche anpassen. Mit dem integrierten Log-Viewer kannst du die Log-Dateien herunterladen und betrachten. Weiterhin ist ein Can-Logger integriert. Das Herzstück ist der integrierte TRI-Editor mit welchem du die Sensoren (egal ob Can Bus oder intern) anpassen kannst: Vergebe Min-/Max-Werte für Warnungen und ändere die Namen deiner Sensoren.

Unterstützte Werte

Viele Kunden fragen immer: Welche Werte kann ich von meinem Steuergerät abfragen. Die Antwort: ALLE

Wir haben hier zu den meisten Motoren die Daten reverse-engineered und können tiefgreifende Daten anbieten. Unser Display unterstützt neben der Can Bus Datenabfrage (UDS, TP2, herstellerspezifische Protokolle) (ISO 9141).

Standardmäßig wird dein Display mit vorgefertigten TRI-/TRX-Files ausgeliefert. In den Files sind alle Sensoren definiert, welche abgefragt werden. Diese sind von Motor zu Motor unterschiedlich. Hier ein Auszug von dem, was mцglich ist:

Temperaturen:

• Abgastemperatur, Kühlmitteltemperatur, Öltemperatur, Ansaugtemperatur, AuЯentemperatur, Benzintemperatur, DSG-Temperatur

Drücke:

• Ladedruck, Umgebungsdruck, Benzindruck Vorfцrderpumpe, Raildruck Ist/Soll

Lambda/Gemisch

• Lambdawert, Einspritzzeit, Kurzzeit Lambda Anpassung, Langzeit Lambda Anpassung

Sonstiges

• Drehzahl, Luftmasse, Fahrzeuggeschwindigkeit, Drosselklappenwinkel, Zündwinkel gesamt, Zündwinkelrücknahme je Zylinder, N75 Antaktung in %, Klemme 30 Spannung, Drehmoment, Gang, dieselspezifische Werte

Sollten Werte fehlen, kцnnen diese nachtrдglich durch uns ergänzt werden.

Anschluss und Erweiterung

Über die vier analogen Eingдnge lassen sich beliebige Sensoren anschließen – wir unterstützen sowohl lineare 0-5V als auch NTC Sensoren.
Unsere hauseigenen CANchecked Sensoren sind standardmäßig in den TRI-/TRX-Dateien hinterlegt und mьssen nur angeschlossen werden:

• AIN1: Temperatursensor (NTC01)
• AIN2: Wandler fьr Abgastemperatursonde Typ K (TCC01)
• AIN3: Drucksensor 0-10 Bar (FLP01)
• AIN4: Ladedrucksensor 0-5,5 Bar absolut (BST10)

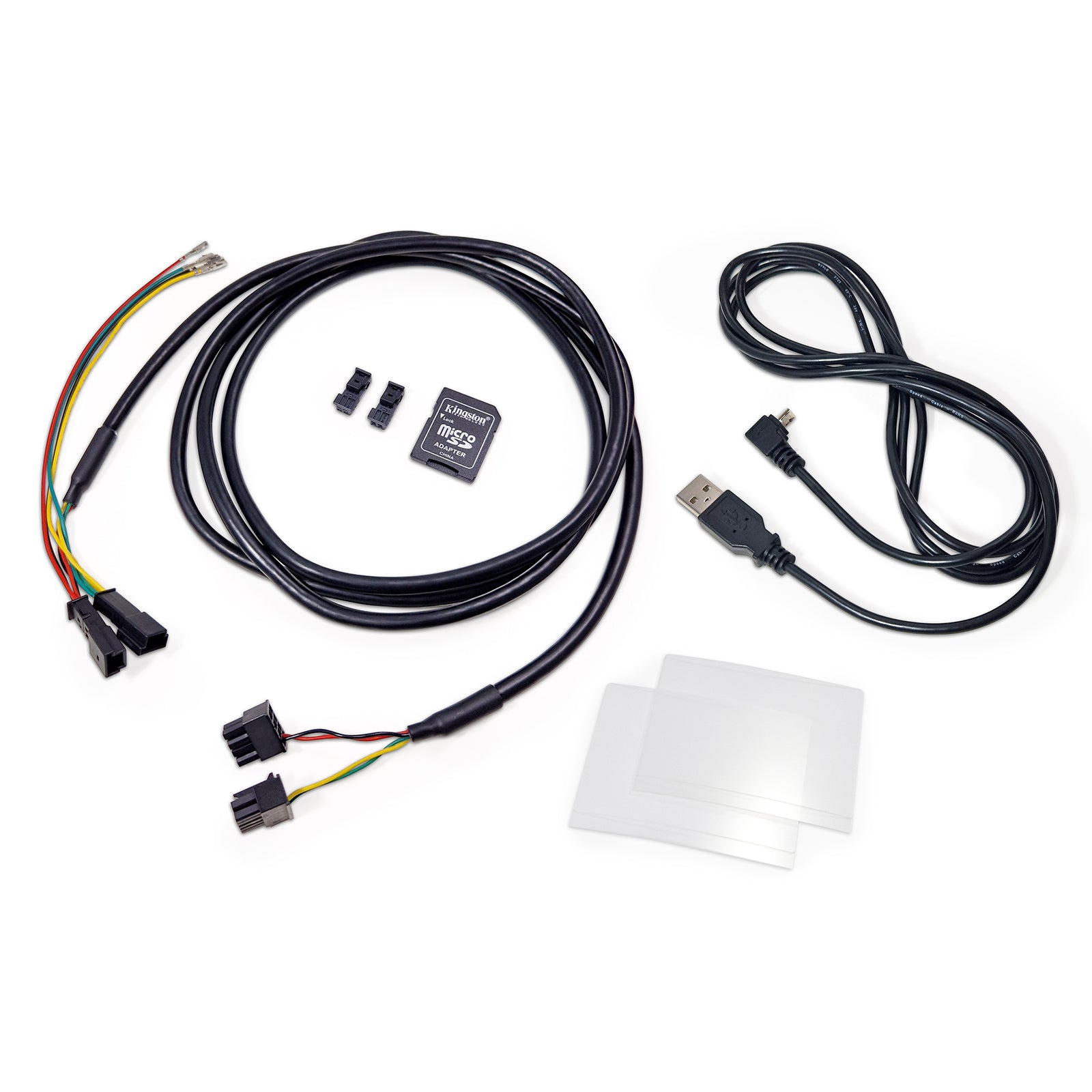

Fьr den Anschluss kannst du unseren vorkonfektionierten AIN-Kabelbaum nutzen.

Neben den analogen Sensoren kannst du auch unseren externen Schaltblitz mit 8 LEDs anschlieЯen. Dieser kann in verschiedenen Farben blitzen und die Drehzahlgrenzen und Farben kцnnen direkt am Display konfiguriert werden.

Den Ethanolsensor schließt du direkt an das Display an. Du benötigst einen Pullup Widerstand (10K) zwischen 5V und Signal. Anschließend kannst du dir den Ethanolgehalt und die Temperatur direkt am Display ansehen und mitloggen.

Erweiterte Funktionen

Mit den Math-Channels kannst du Sensoren miteinander verrechnen. Die User-Tables geben dir die Mцglichkeit, mittels 2D oder 3D Kennfeldern weitere Sensoren zu generieren.

Optionales Zubehör

• CC24000 SLM08 - externes Schaltblitz Modul
• CC22780 ANC04 - vierfach AIN-Kabelbaum 300cm
• CC22100 CBD08 - achtfach Can Distribution Hub
• CC22902 NTC01 - Temperatursensor für Flüssigkeiten 1/8 Zoll NPT
• CC22903 TCC01 - Typ K Wandler 0-1250°C
• CC22901 FLP01 - Drucksensor 0-10 Bar (145psi) M10x1
• CC22904 BST10 - Drucksensor 6,5 Bar relativ (95psi)

*nicht bei allen Protokollen verfьgbar
